INDAGINI STRUTTURALI

Cella di carico elettrica per tiranti con corpo in acciaio inossidabile.
Diametro foro centrale da 100 a 165 mm (funzione del campo di misura), diametro esterno da 160 a 250 mm.

Si elencano i principali modelli. Celle con fondo scala differenti possono essere fornite su richiesta
Campi di misura disponibili: 300 kN, 750 kN, 1000 kN, 1500 kN, 1800 kN, 2500 kN (0÷250 ton)
Temperatura esercizio: -20 ÷ +50°C
Fornite con certificato e 5 m di cavo standard

Cella di carico con corpo in acciaio inossidabile
Diametro foro centrale 50 mm, diametro esterno 160 mm.

Si elencano i principali modelli. Celle con fondo scala differenti possono essere fornite su richiesta
Campi di misura disponibili: 0÷500 kN, 750 kN o 1000 kN (0÷100 ton)
Temperatura esercizio: -20 ÷ +50°C
Completa di fungo sferico di ripartizione carico

Cella di carico elettrica in compressione a colonna, per prove di carico.

Portata nominale: 3000 kN o 5000 kN (300 o 500 ton)
Temperatura esercizio: -20°C ÷ +70°C
Corpo in acciaio inossidabile - IP67

Cella di carico idraulica funzionale per la misura dei carichi agenti sulle centine o sezioni di esse
Corpo in acciaio inossidabile diametro da 150 mm a 240 mm, altezza 40 mm, camera di pressione riempita con olio disareato.

Campo di misura: da 0÷1000 kN, 1900 kN o 3000 kN (0÷300 ton)
Temperatura esercizio: -30 ÷ +100°C

Barretta estensimetrica a corda vibrante per la misura delle sollecitazioni sul cavo delle gallerie e in strutture di cemento e calcestruzzo quali pali e diaframmi.

Campo di misura: 0÷3000 microstrain
Temperatura esercizio: -20 ÷ +80°C
Sensore di temperatura incorporato

Barretta estensimetrica a corda vibrante con blocchetti di ancoraggio da saldare per la misura delle sollecitazioni sulle strutture di sostegno quali centine in galleria, armature di pali di fondazione, diaframmi e strutture metalliche.

Campo di misura: 0÷3000 microstrain
Temperatura di funzionamento: da -20 ÷ +80°C
Sensore di temperatura incorporato.

Barretta estensimetrica di ridotte dimensioni (Lungh. tot. 58 mm) a corda vibrante con blocchetti di ancoraggio da saldare per la misura delle sollecitazioni sulle strutture di sostegno quali centine in galleria, armature di pali di fondazione, diaframmi e strutture metalliche.

Campo di misura: 0÷3000 microstrain
Temperatura esercizio: -20 ÷ +80°C
Sensore di temperatura incorporato

Cella di pressione idraulica per la misura delle pressioni radiali nel rivestimento.

Disponibile nei modelli con campo di misura da 0 a 10 Bar (1 MPa)  e da 0 a 50 Bar (5 MPa)
Lunghezza cavo 10 m

Costituita da un piatto in acciaio INOX AISI 304 (dimensioni 150x150 mm) e collegata con 0.5 m di tubazione idraulica al trasduttore di pressione in acciaio inossidabile e con cavo di collegamento diretto alla centralina durante la misura. Tutto il sistema è riempito e saturato in fabbrica con olio idraulico disaerato. Completa di raccordo e di valvola di ripressurizzazione per il collegamento alla pompa idraulica durante la ripressurizzazione.

Cella di pressione NATM per la misura delle pressioni tangenziali all'interno del calcestruzzo del rivestimento finale
Dotata di valvola di ripressurizzazione, anelli di ancoraggio e trasduttore di pressione certificato

Campo di misura: 0-10-20 MPa (100÷200 bar)
Temperatura esercizio: -20 ÷ +80°C
In acciaio - peso 1 Kg
Completa di 10 metri di cavo

Inclinometro da parete monoassiale / biassiale MEMS

Range +/- 5° e +/- 10°

Con staffa di fissaggio e giunto regolabile di posizionamento

Sensore biassiale MEMS

Cdi misura da +/-5° a +/-30°
Temperatura esercizio -20 ÷ +50 °C
Fissaggio su supporto orizzontale o verticale
Contenitore in alluminio anodizzato - IP68

Wireless smart datalogger 2-3ch, completo di clinometro mono-/bi-assiale MEMS +/-1° o +/-15° e termometro aria.

Batteria interna litio - IP67

Barra metallica di montaggio Elettrolivella L= 1, 2, 3 m con supporti per il fissaggio

Fessurimetri elettrici/trasduttori di spostamento elettrici e a corda vibrante

F.S. 50-100-150-200 mm

IP65 o superiore

Termoresistenza al platino tipo PT100 e sensore IC STH
Versioni per aria e immergibile
Campo di misura -50 ÷ +150°C (aria) e -40 ÷ +80°C (immergibile)
In acciaio inox - IP68

Fessurimetri lineari range +/- 20 o +/- 25 mm, risoluzione di lettura 0.5-0.01 mm
- TT/1 standard plus
- TT/2 ad angolo
- TT/3 per pavimentazioni
- TT/4 per dislivello

Martinetto piatto semicircolare strumentato con trasduttore di pressione
Disponibili martinetti semicircolari di 796cmq e 429cmq
Trasduttore con campo di misura 0÷1 MPa o 0÷5 MPa
Temperatura esercizio: -20 ÷ +80°C

Sistema di controllo wireless comprensivo di sensore inclinometrico biassiale e accelerometro triassiale MEMS.
Protocollo di comunicazione LoRaWAN

Sistema modulare compatto SMARTBRICK equipaggiato con: Inclinometro biassiale, sensore di temperatura, accelerometro triassiale.
Ingressi per sensori esterni analogici e digitali, alimentazione con batterie interne, modulo GPRS.

Sensore per la misurazione dell’ampiezza di oscillazione dinamica, temperatura e frequenza di vibrazione di una struttura
Dispositivo wireless con alimentazione a batteria e trasmissione LoRaWAN

Campo di misura spostamento: ±1,5 mm, ±3 mm
Temperatura esercizio: -40 ÷ +85°C
Copertura radio: 1 km (line of sight con Gateway

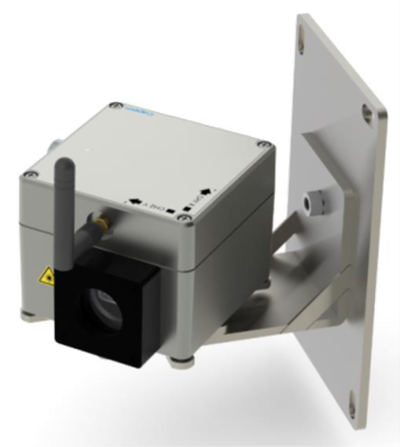

Sensore wireless integrato 2 in 1 costituito da un sensore clinometrico (accelerometro MEMS triassiale) e un distometro laser, con datalogger.
Per indagini strutturali, misure di convergenza e deformazione in sotterraneo e scavi in genere, monitoraggio remoto su aree instabili.
Trasmissione dati via long-range radio a un gateway connesso a Internet.
Compatibile con CMT Edge software per gestione remota.

Catena circonferenziale costituita da nodi di sensori tipo MUMS (Modular Underground Monitoring System) con passo variabile 0.5 - 1 m
Sensori:
Accelerometro triassiale ± 2 g
Magnetometro triassiale ± 1200 µT
Temperatura esercizio: -40° ÷ +85 °C
